Muitos ceramistas acreditam que, após a queima de biscoito, a peça está “limpa”. No entanto, a ciência nos mostra que o processo de desgaseificação continua avançando mar adentro na alta temperatura.
Se você já abriu o forno e encontrou bolhas, crateras ou o temido pinhole, o que você está vendo não é um erro aleatório, mas sim o resultado de uma batalha química entre os gases que tentam sair e o esmalte que tenta selar a peça.

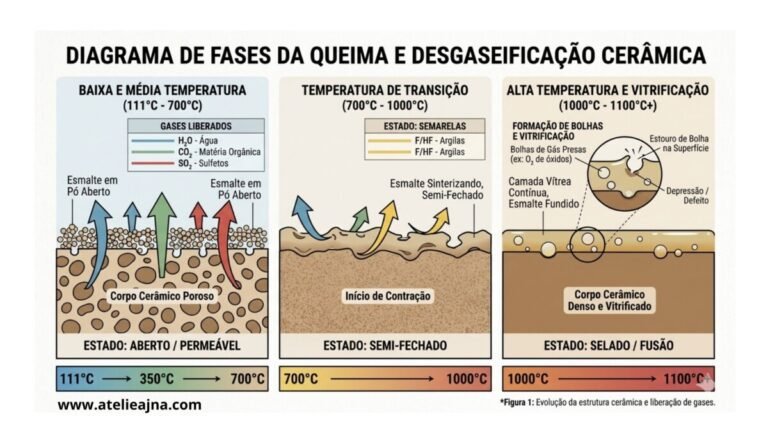

A Corrida contra o Tempo: Desgaseificação vs. Vitrificação
A chave para uma superfície perfeita é o tempo. O corpo cerâmico e os materiais do esmalte precisam “respirar” antes que a camada de vidro se torne impermeável.
1. O Alívio Térmico (Até 800°C)
Nesta fase, ainda estamos eliminando águas de cristalização e os primeiros grupos hidroxila (-OH). Se você usa argilas com mica ou talco, saiba que elas ainda estão liberando gases até os 800°C. Se a subida for rápida demais aqui, a pressão interna pode fragilizar a estrutura.
2. O Perigo dos Carbonatos (700°C a 900°C)
Este é o “pico” da liberação de CO2. Materiais comuns como a Dolomita e a Calcita liberam gás intensamente nesta faixa. O risco: Se o seu esmalte começa a fundir cedo demais (antes dos 900°C), ele forma um “selo” de vidro. O CO2 gerado lá dentro fica preso, criando as microbolhas que estragam o acabamento
3. A Decomposição dos Óxidos (Acima de 1000°C)
Mesmo no auge da queima, a química não para. Óxidos de metais pesados — essenciais para nossas cores — liberam Oxigênio (O2) em temperaturas altíssimas: Manganês (MnO2): Libera gás a partir de 1080°C.Ferro (Fe2O3): Libera gás a partir de 1100°C.
Como o esmalte já está líquido e viscoso, essas bolhas precisam de tempo e da fluidez correta para viajar até a superfície e estourar. Se a queima termina abruptamente, a cicatriz da bolha não fecha, resultando em crateras.
Reações Endotérmicas: O "Atraso" da Temperatura
Um detalhe técnico fascinante: as reações que liberam $H_2O$ e $CO_2$ são endotérmicas. Elas “roubam” calor da peça. Isso significa que, durante a queima, a sua peça pode estar até 100°C mais fria que o ar do forno. Por isso, patamares (soaks) são fundamentais para que a química da peça alcance o equilíbrio térmico real.
Dica de Segurança e Qualidade:
Esmaltes ricos em Cálcio (CaO) e Magnésio (MgO) têm uma fução extra: eles ajudam a neutralizar gases tóxicos como o Flúor e o Enxofre, reagindo com eles antes que saiam pela chaminé. Além de uma superfície melhor, você ganha uma queima mais equilibrada e consciente.
Conclusão: Dominar a cerâmica é dominar a termodinâmica. Quando entendemos que cada bolha tem uma origem molecular, paramos de culpar o forno e passamos a ajustar nossas curvas de queima com precisão.Você tem problemas com bolhas em esmaltes de ferro ou manganês? Já experimentou um patamar de resfriamento para ajudar a “curar” essas crateras? Comente abaixo!
